Nanodac Kaydedici / Denetleyici

ÜRÜN DETAYLARI

TEKNİK ÖZELLİKLER

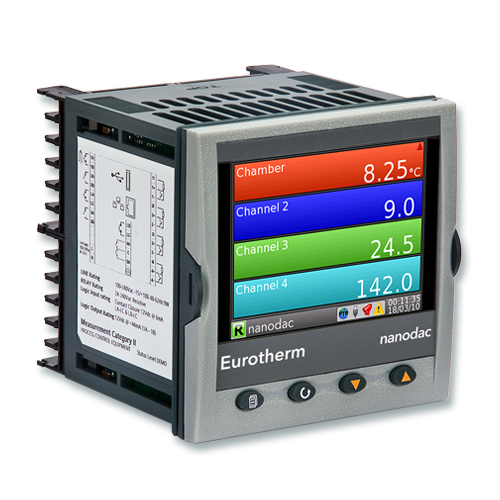

Nanodac ™ kaydedici / kontrol cihazı, küçük boyuttaki bir kutu içinde PID kontrolüyle birlikte grafiksel kayıtta en üst seviyeyi sunar. Kompakt ¼ DIN panel montaj ünitesi veri kaydı ve PID kontrolü için dört adet yüksek hassasiyetli üniversal giriş sunar. Hassas kontrolü olan bu güvenli veri kayıt cihazı, en küçük makinelere bile kristal netliğinde bir operatör arayüzü getirmek için tam renkli, VGA ekran ile geliştirilmiştir.

Açıklama

Hassas analog toplu kayıt

Eurotherm nanodac ™ kaydedici / kontrol cihazı, hassaslık ve tekrarlanabilirlik için regülatör gereksinimlerini kolayca karşılayan ve 21 CFR 11’in veri kayıt gereksinimlerini karşılayan neredeyse sınırsız kapasiteye sahip dört kanallı hassas analog toplu kayıt sunar. Her ikisi de alarm ve ayrık giriş kayıtlarına, diğer cihazlarla haberleşmeye, veri kaydında bulunan sonuçlara, elektronik imzalara ve toplu veri kaydına izin verir.

EtherNET / IP İstemcisi veya Sunucu modu

Bir seçenek olarak mevcut olan nanodac kaydedici / kontrol cihazı mevcut bir cihaz ağına kolayca entegre edilebilir ve yerel veri tarihçisi gibi davranabilir. Etkinleştirildiğinde, EtherNet / IP nanodacın bir İstemci veya Sunucu olarak işlev görmesine izin verir ve 30 işlem parametresi (sanal kanallar üzerinden) için veri kaydı sağlar. EtherNet / IP iki kullanıcı sayfası sunar; ilki, iletişim yoluyla ele alınan tüm işlem parametrelerine (veri noktaları) genel bir bakıştır. İkincisi, ilk kurulum ve devreye alma sırasında, İstemci ve / veya Sunucu arasındaki bağlantıyı test etmek için kullanılabilen bir tanılama sayfasıdır.

3 x İzole DC Çıkış (DDD)

Bu sürüm, OP1, OP2 ve OP3 seçenek yuvalarındaki İzole DC Çıkışlar için destek sağlar. Kablolama talimatları için lütfen Kurulum sayfasına veya Kullanım Kılavuzuna bakın.

Ön Yüz Yıkanabilirliği

Bu sürümde isteğe bağlı bir IP66 dereceli Yıkayıcı çerçevesi sağlanmış ve nanodac Gıda ve İçecek veya CIP / SIP’deki uygulamalar için uygun hale getirilmiştir.

Kristal berraklığında, renkli ekran

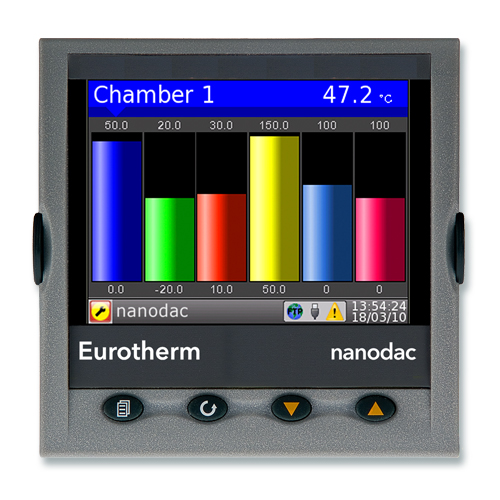

3.5 ”TFT ekran, uygulamaya en iyi şekilde uyacak şekilde yapılandırılabilir görünümlerin geniş bir seçkisi ile proses parametrelerinin inanılmaz derecede net bir şekilde görüntülenmesini sağlar. Görüşler şunları içerir: Yatay ve dikey eğilimler; Yatay ve dikey çubuk grafikler; Sayısal; Alarm paneli, Alarm durumu ve kontrol döngüleri. Ünite ayrıca, bilgisayara bağlanmak zorunda kalmadan ayrıntılı yapılandırma için ürünün önünden kullanıcı kablolaması sağlar.

Veri Toplama ve Kaydetme

Nanodac kayıt işlevi yıllarca kayıt uzmanlığı sayesinde Eurotherm tarafından geliştirilen güvenli stratejileri ve UHH formatını kullanır. Üründeki gerçek zamanlı çoklu görünümlerin ve geçmiş incelemelerin yanı sıra, 50 MB dahili Flash belleği, çıkarılabilir USB’yi ve FTP yoluyla belirli bir sunucuya veri aktarımı kullanarak çoklu veri arşivleme stratejileri sağlanır.

Dört evrensel giriş kanalı, yüksek hassasiyet (Nadcap uygulamalarında kullanım için uygun) ve 125ms paralel örnekleme sağlar. Cihaz içerisinde matematik, sayaç, köle iletişimi ve toplayıcı işlevselliği sağlamak için ek 30 sanal kanal kullanılabilir.

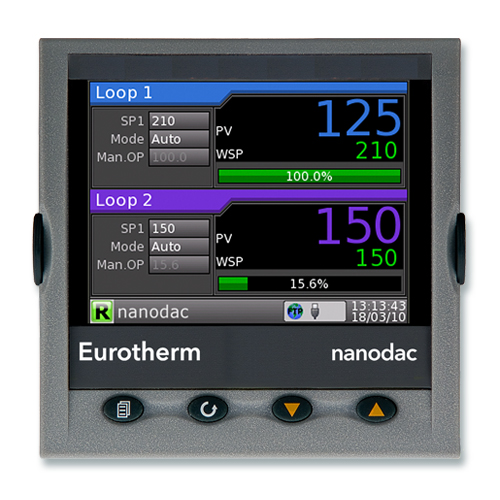

PID Kontrol Döngüleri

Nanodac cihazı ayrıca iki bağımsız kontrol döngüsü sağlayabilir (isteğe bağlı). Bu kontrol işlevi, işleminize yüksek performans ve güvenilirlik sağlayan gelişmiş Eurotherm PID algoritmasını kullanır. İşlevsellik, aşmayı engelleme (kesintiler) ile birlikte mevcut olan en iyi otomatik ayarlama olanaklarından birini içerir; ileri besleme beslemesi kullanarak güç dalgalanmalarının telafisi; doğrusal, fan, yağ ve su soğutma.

Isıl İşlem, kontrol sürecinin ayar noktasını belli bir süre boyunca değiştirmesi gereken birçok işlemden biridir; bu, bir ayar noktası programı kullanılarak elde edilir. Nanodac, her biri 25 segmenti destekleyen yerel olarak 100 programı destekleyen isteğe bağlı bir Dual Programcı sunar. Nanodac, FTP veya USB bellek çubuğu ile kolayca alınabilen 100 programa da uzaktan erişim sağlar.
